產品概述
中國干燥設備行業優秀企業
UMMARIZE 產品概述

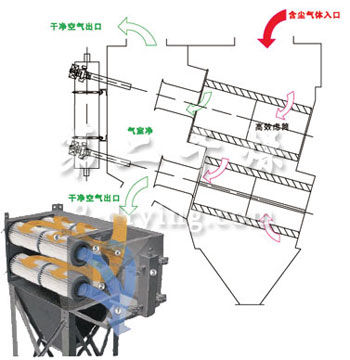

沉流式濾筒除塵器是指將濾筒傾斜放置，含塵氣流在除塵器中有一部分繞到濾筒下面進行過濾，利用下行氣流提高除塵效果的新型除塵設備。運行時含塵空氣由頂部入口進入濾筒除塵器，較大的粉塵顆粒因設備過風截面積增大，風速下降而直接沉降，較小的粉塵顆粒被過濾捕集在濾筒外邊，過濾后的清潔空氣經濾筒中心進入清潔空氣室，由出口引風機排出。隨著過濾不斷的進行，濾筒表面的粉塵積聚，此時設定時間順序的空氣電磁閥，會按次序噴吹0.5-0.7MPa的壓縮空氣，將濾筒外表面聚集的粉塵噴吹振蕩下來，粉塵會在自重和氣流的作用下自動從濾材表面脫落，使濾筒再生。粉塵隨下行主氣流所趨，在重力的作用下落入塵斗中并排出，確保設備連續正常地運行。
濾筒
濾筒除塵器的濾料采用高科技技術制成，表面進行特殊處理，具有一定的剛性，濾料折疊成摺式圓筒形，^大限度地縮小了設備的體積。根據工況條件可選擇多種材質的濾料以適應實際需要，濾料表面光滑，呈疏水性，它不但對一般性粉塵有良好的過濾效果，還適用于一定濕度的氣體和粘性粉塵，克服了布袋除塵器粉塵結露堵塞布袋的問題。使除塵器獲得較好的過濾效果和較低的運行費用，并使濾筒更加經久耐用。
濃度及溫度
1、該除塵器適合的粉塵入口濃度在20g/m3左右，粘性粉塵入口濃度為10g/m3，當超過此濃度時，建議在前級增設預除塵設備。
2、該除塵器適應^高溫為120oC，當超過此溫度時，應選用耐高溫濾料或采取降溫措施。
濾料筒過濾風速
選取過濾風速的原則是高濃度或粘性粉塵選取較低過濾風速，干性或低濃度粉塵選取較高過濾風速。
特點
1、采用了先進的沉流式下行氣流布局及濾筒斜裝結構，因而除塵器在工作過程中同步清灰效果好。
2、濾筒使用壽命長，塵氣入口設置擋塵板，有緩沖及耐磨作用，不使粉塵直接高速沖擊濾筒，每過半年，打開蓋板將濾筒沿軸心旋轉180o。，以改變濾料受灰部位。有效延長濾筒的使用壽。
3、更換濾筒方便快捷．保養維修簡單，濾筒15o，傾斜抽插式安裝．使濾筒拆換更方便，對一般性粉塵，濾筒可長期使用不需要更換，省去了常用袋式除塵器需經常換洗濾袋的繁瑣工作，并節省了大量的維修費。
4、可清洗重復使用，濾筒經過長期使用以后，可以拆下來用水沖洗或洗滌劑清洗，干燥后重復使用，清洗方便快捷。
5、模塊拼裝式結構組合，可靈活方便地組裝在一起成為一個除塵器整體，滿足不同現場安裝條件。
6、可以擴大原有組合，增加除塵機組及處理風量，而不需要對原有設備進行太多改動。
7、設備體積小，占地面積小，與傳統布袋除塵器相比較，有效節約使用空間。
8、設備凈化效率高，選擇合適的濾料，對微米級粒徑的粉塵有99％以上的凈化效率。
9、串聯式放置濾筒，單個封蓋確保設備安全運行及檢修方便。
10、可選擇灰桶、出灰車、螺旋出料裝置等的出灰方式。
11、多種濾筒材質供用戶選擇，可根據及工礦要求選擇以下特性的過濾材料，耐阻燃復合纖維濾材、耐阻燃處理聚酯纖維、防油防水處理聚酯纖維、防靜電處理聚酯纖維、覆膜處理聚酯纖維濾材等。
P
ARAMETER
技術參數
中國干燥設備行業優秀企業
ARAMETER 技術參數
除塵器的規格由濾筒排數及層數決定，標準的布置方式為：每2列濾筒為1單元，分別為1單元2層(8筒)、3層(12筒)、4層(16筒)、5層(20筒)，當處理風量大時，單元數可無限增加，并聯布置。從3單元起至8單元，只有3層和4層兩種規格。

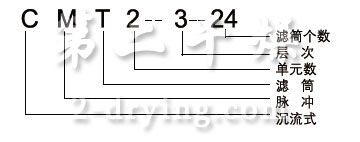

型號規格命名：
例：
| 型號\技術參數 | 過濾面積 m2 | 處理風量 m3/h | 過濾風速 m/min | 除塵效率 % | 設備阻力 pa | 外形尺寸 長×寬×高 | 設備重量 T |
| CTM1-2-8 | 100 | 4800-7200 | 0.8-1.2 | 99.9 | 800-1200 | 1362×1850×3026 | 1.0 |
| CTM1-3-12 | 150 | 7200-10800 | 0.8-1.2 | 99.9 | 800-1200 | 1362×1850×3476 | 1.3 |
| CTM1-4-16 | 200 | 9600-14400 | 0.8-1.2 | 99.9 | 800-1200 | 1362×1850×3926 | 1.5 |
| CTM2-3-24 | 300 | 14400-21600 | 0.8-1.2 | 99.9 | 800-1200 | 1362×1850×3251 | 2.0 |
| CTM2-4-32 | 400 | 19200-28800 | 0.8-1.2 | 99.9 | 800-1200 | 2100×1850×3701 | 2.5 |
| CTM3-3-36 | 450 | 21600-32400 | 0.8-1.2 | 99.9 | 800-1200 | 3150×1850×3251 | 3.0 |
| CTM4-3-48 | 600 | 28800-43200 | 0.8-1.2 | 99.9 | 800-1200 | 4200×1850×3251 | 4.0 |
| CTM5-3-60 | 750 | 36000-54000 | 0.8-1.2 | 99.9 | 800-1200 | 5250×1850×3701 | 4.8 |
| CTM5-4-80 | 1000 | 48000-75000 | 0.8-1.2 | 99.9 | 800-1200 | 5250×1850×3701 | 5.6 |
| CTM6-3-72 | 900 | 43200-64800 | 0.8-1.2 | 99.9 | 800-1200 | 6300×1850×3251 | 5.6 |
| CTM6-4-96 | 1200 | 57600-286400 | 0.8-1.2 | 99.9 | 800-1200 | 6300×1850×3701 | 6.4 |
| CTM7-3-84 | 1050 | 50400-75600 | 0.8-1.2 | 99.9 | 800-1200 | 7350×1850×3701 | 6.4 |
| CTM7-4-112 | 1400 | 67200-10800 | 0.8-1.2 | 99.9 | 800-1200 | 7350×1850×3251 | 7.5 |
| CTM8-3-96 | 1200 | 57600-86400 | 0.8-1.2 | 99.9 | 800-1200 | 5400×1850×3251 | 7.5 |
| CTM8-4-128 | 1600 | 76800-115200 | 0.8-1.2 | 99.9 | 800-1200 | 8400×1850×3701 | 9.2 |
出料方式
標準的出料方式為插板閥門式集料斗，每個料斗容積0.45m3，人工需定時放料，如果需連續放料，可加設關風器，多臺并聯可增設螺旋輸送機。
訂貨說明
請客戶訂貨時明確進出風口尺寸技方位，標準供貨范圍為設備主機，需要平臺爬梯、星形卸灰閥、螺旋輸送機、風機、管道等須合同中說明，價格另議。
